德国GMC-Instruments PV 1525光伏测试仪，该产品专为安装人员和运维工程师设计，可用于对电压高达 1500 伏直流（Vₙₙ）、电流高达 25 安直流（Aₙₙ）的光伏系统进行电气安全测试和性能测量，非常适合住宅和商业级光伏安装场景。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!

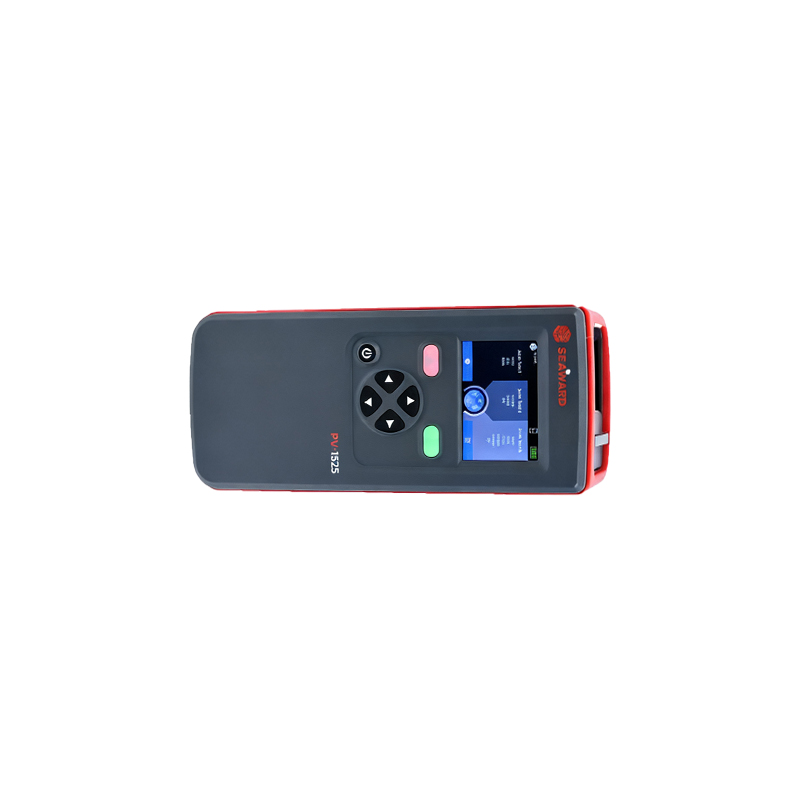

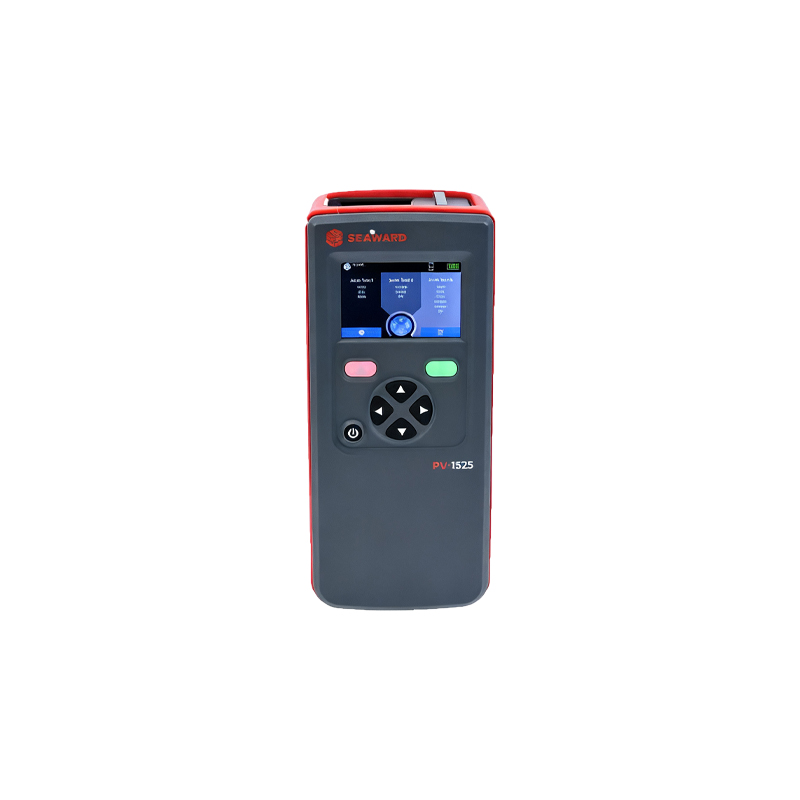

德国GMC-Instruments PV 1525光伏测试仪产品简介
PV：1525 专为安装人员和运维工程师设计，可用于对电压高达 1500 伏直流（Vₙₙ）、电流高达 25 安直流（Aₙₙ）的光伏系统进行电气安全测试和性能测量，非常适合住宅和商业级光伏安装场景。可执行接地连续性测试、绝缘电阻测试、开路电压测试和短路电流测试。本产品采用创新的全新用户界面，在延续上一代产品易用性的同时，新增了适配现代测试仪器的额外功能。测试结果可标注与安装相关的信息，便于数据管理。
借助蓝牙（Bluetooth®）功能，测试结果可轻松传输至移动应用程序 PV：Sync Mobile（支持 iOS 和安卓系统），方便查看；还可导出结果，进一步与 SolarCert 软件同步。通过该应用程序的空中下载（Over-the-Air）更新功能，可确保仪器始终拥有zui新功能。
PV 1525系列光伏测试仪主要功能（Key Features）
支持蓝牙（Bluetooth®）数据传输至全新 PV：Sync Mobile 应用程序
无线更新 —— 可通过 PV：Sync Mobile 应用程序对设备进行固件更新
直观的彩色显示屏
带背光的功能按键，便于导航操作和测试引导
内置存储器，用于存储测试结果
手动模式，用于诊断测试
德国GMC-Instruments PV 1525系列光伏测试仪订购信息
| 仪器（Instruments） | 零件号（Part Number） |
|---|---|
| PV：1525 完整套装（全球版）*（PV:1525 Complete Kit (global version)*） | 601A910 |
| SS：200LR 无线辐照度计（全球版）*（SS:200LR Wireless Irradiance Meter (global version)*） | 396A942 |
| PV：1500 钳形表（PV:1500 Clamp） | 601A1200 |
| * 不适用于美国。（* Not for USA.） | |
| 可选附件及替换件（Optional Accessories & Replacements） | |
| 便携箱（Carry case） | 71G101 |
| 4 毫米测试探头套装（红、黑、黄三色），带鳄鱼夹（Set 4 mm test probes (red, black and yellow) with alligator clips） | 601A1203 |
| 仪器至 MC4 接口测试导线套装（黄、黑两色）（Set instrument to MC4 test leads (yellow and black)） | 601A1202 |
| 功率测量用旁路测量导线（Bypass measurement leads for power measurement） | 601A1201 |
| 可充电电池组（Rechargeable battery pack） | 906A001 |
| 电池充电座（Battery charging cradle） | 906A021 |
| Solar Survey 快速拆卸面板安装支架（Solar Survey – Quick release panel mounting bracket） | 396A979 |
德国GMC-Instruments PV 1525系列光伏测试仪规格
通用规格
| 机械设计（Mechanical Design） | |
|---|---|
| 重量（Weight） | 约 1 千克 / 2.2 磅（Approx. 1 kg / 2.2 lb） |
| 尺寸（Dimensions） | 265 毫米 ×115 毫米 ×78 毫米（10.4 英寸 ×4.6 英寸 ×3.1 英寸）（265 mm × 115 mm × 78 mm (10.4“ × 4.6“ × 3.1“)） |
| 显示屏类型（Display type） | 3.5 英寸彩色显示屏，带背光（3.5“ color display with backlight） |
| 显示屏分辨率（Display resolution） | 480×320 像素（480 × 320 pixels） |
| 显示屏视场角（Display FOV） | 左右 70°，上下 60°（70° left to right, 60° top to bottom） |
| 电源（Power source） | 11.55 伏 2930 毫安时可充电锂离子电池（11.55 V 2930 mAH lithium ion battery (rechargeable)） |
| 自动关机（Auto power down） | 用户可配置（User-configurable） |
| 板载存储器（Onboard memory） | 1000 个存储位（1000 slots） |
| 环境条件（Environmental Conditions） | |
| 环境（Environment） | 干燥、无凝露，可室内或室外使用（Dry, without moisture condensation; Indoor or outdoor use） |
| 工作温度（Operating temperature） | 5℃…40℃（41℉…104℉）（+5 °C … +40 °C / +41 °F … +104 °F） |
| 气压高度（Barometric elevation） | zui高 2000 米 / 6562 英尺（Max. 2000 m / 6562 ft.） |
| 存储条件（Storage） | -25℃…65℃（-13℉…149℉）；干燥、无凝露；无电池组（–25 °C … +65 °C / –13 °F … +149 °F; dry, without moisture condensation; without battery pack） |
| 电气安全（Electrical Safety） | |
| 过电压类别（Overvoltage category） | 符合 IEC 61010-01 标准，CAT III 类 / 1500 伏（IEC 61010-01 CAT III / 1500 V） |
| 污染等级（Pollution degree） | 2 级（符合 IEC 61010-1 标准）（2 (as per IEC 61010-1)） |
| 防护系统（Protective system） | 外壳：符合 IEC 60529 标准，IP40 防护等级（防止直径≥1.0 毫米 / 0.039 英寸的固体异物侵入；不防水）（Housing: IP40 as per IEC 60529 (Protection against ingress of solid foreign objects: ≥ 1.0 mm / 0.039” Ø; protection against ingress of water: not protected)） |
| 防护类别（Protection category） | II 类（II） |
| 电磁兼容性（EMC）（Electromagnetic Compatibility (EMC)） | |
| 干扰发射（Interference emission） | 符合 IEC 61326-1 标准，A 类（IEC 61326-1, class A） |
| 抗干扰性（Interference immunity） | 符合 IEC 61326-1 标准（IEC 61326-1） |
| 开路电压与电压测量（光伏端子）（Open Circuit Voltage and Voltage Measurement (PV Terminals)） | |
|---|---|
| 显示范围（Display range） | 直流 + 10.0 伏… 直流 + 1500 伏（+10.0 V DC … +1500 V DC）
直流 - 10.0 伏… 直流 - 440 伏（– 10.0 V DC … – 440 V DC） 交流 10.0 伏… 交流 440 伏（10.0 V AC … 440 V AC） |
| 测量范围（Measuring range） | 直流 + 10.0 伏… 直流 + 1500 伏（+10.0 V DC … +1500 V DC）
直流 - 10.0 伏… 直流 - 440 伏（– 10.0 V DC … – 440 V DC） 交流 10.0 伏… 交流 440 伏（10.0 V AC … 440 V AC） |
| 分辨率（Resolution） | zui大直流 0.1 伏（0.1 V DC maximum） |
| 精度（Accuracy） | 直流正电压：±（0.5%+2 位数）（for +DC: ± (0.5 % + 2 digits)）
直流负电压和交流电压：±（5%+2 位数）（for – DC and AC: ± (5 % + 2 digits)） |
| 短路电流测量（光伏端子）（Short Circuit Current Measurement (PV Terminals)） | |
| 显示范围（Display range） | 直流 0.00 安… 直流 25.00 安（0.00 A DC … 25.00 A DC） |
| 测量范围（Measuring range） | 直流 0.50 安… 直流 25.00 安（0.50 A DC … 25.00 A DC） |
| zui大功率（Maximum power） | 37.5 千瓦（37.5 kW） |
| 分辨率（Resolution） | zui大直流 0.01 安（0.01 A DC maximum） |
| 精度（Accuracy） | ±（1%+2 位数）（± (1 % + 2 digits)） |
| zui大功率（Maximum Power） | |
| zui大功率额定值（Maximum power rating） | 37.5 千瓦（37.5 kW） |
| 电压（Voltage） | 1500 伏直流（1500 V DC） |
| 电流（Current） | 25 安直流（25 A DC） |
| 接地连续性 / 电阻测量（Earth Continuity / Resistance Measurement） | |
| 开路测试电压（Test voltage open circuit） | 大于 4 伏直流，额定值（> 4 V DC , nominal） |
| 2 欧姆负载下测试电流（Test current into 2 Ω） | 大于 200 毫安（> 200 mA） |
| 显示范围（Display range） | 0.00 欧姆…199 欧姆（0.00 Ω … 199 Ω） |
| 测量范围（符合 IEC 61557-4 标准）（Measuring range (IEC 61557-4)） | 0.05 欧姆…199 欧姆（0.05 Ω … 199 Ω） |
| 分辨率（Resolution） | zui大 0.01 欧姆（0.01 Ω maximum） |
| 精度（Accuracy） | 0.05 欧姆…0.09 欧姆：±（2%+1 位数）（0.05 Ω … 0.09 Ω ± (2 % + 1 digit)）
0.10 欧姆…0.19 欧姆：±（2%+2 位数）（0.10 Ω … 0.19 Ω ± (2 % + 2 digits)） 0.20 欧姆…1.99 欧姆：±（2%+3 位数）（0.20 Ω … 1.99 Ω ± (2 % + 3 digits)） 2.0 欧姆…4.9 欧姆：±（2%+2 位数）（2.0 Ω … 4.9 Ω ± (2 % + 2 digits)） 5.0 欧姆…199 欧姆：±（2%+5 位数）（5.0 Ω … 199 Ω ± (2 % + 5 digits)） |
| 测试导线调零（Test leads zero） | zui大可调零至 10 欧姆（Zero up to 10 Ω） |
| 可视jing告（Visible warning） | 输入端电压≥30 伏交流或直流时触发（≥ 30 V AC or V DC at inputs） |
| 电路保护（Circuitry protection） | 若输入端电压≥30 伏交流或直流，测试将被禁止（Test inhibited if ≥ 30 V AC or V DC at inputs） |
| 符合 IEC 61557-4 标准的重复测试（Repeat tests as per IEC 61557-4） | 约 4000 次 1 秒时长测试（Approx. 4000 1-second tests） |
| 绝缘电阻测量（Insulation Resistance Measurement） | |
|---|---|
| 开路测试电压（Test voltage open circuit） | 250 伏、500 伏、1000 伏、1500 伏（符合 IEC 61557-2 标准）（250 V, 500 V, 1000 V, 1500 V (as per IEC 61557-2)） |
| 测试电压规格（Test voltage specification） | 开路状态下：-0%~+20%（–0 % +20 % (open circuit)） |
| 短路测试电流（Test current short circuit） | 小于 2 毫安（< 2 mA） |
| 1 毫安电流下测试电压（Test voltage at 1 mA） | 注入 1 毫安电流至额定电压 ×（1000 欧姆 / 伏）时的电压（符合 IEC 61557-2 标准）（> 1 mA into Uₙ × (1000 Ω/V) (as per IEC 61557-2)） |
| 显示范围（Display range） | 0.05 兆欧…999 兆欧（0.05 MΩ … 999 MΩ） |
| 测量范围（符合 IEC 61557-2 标准）（Measuring range (IEC 61557-2)） | 250 伏 / 500 伏组串模式：0.05 兆欧…200 兆欧（250 V / 500 V string mode: 0.05 MΩ … 200 MΩ）
1 千伏 / 1.5 千伏组串模式：0.05 兆欧…999 兆欧（1 kV / 1.5 kV string mode: 0.05 MΩ … 999 MΩ） 250 伏点对点模式：0.05 兆欧…300 兆欧（250 V point to point: 0.05 MΩ … 300 MΩ） 500 伏点对点模式：0.05 兆欧…500 兆欧（500 V point to point: 0.05 MΩ … 500 MΩ） 1 千伏 / 1.5 千伏点对点模式：0.05 兆欧…999 兆欧（1 kV / 1.5 kV point to point: 0.05 MΩ … 999 MΩ） |
| 电阻分辨率（Resistance resolution） | 0.05 兆欧…1.99 兆欧：0.01 兆欧（0.05 MΩ … 1.99 MΩ：0.01 MΩ）
2.0 兆欧…19.9 兆欧：0.1 兆欧（2.0 MΩ … 19.9 MΩ：0.1 MΩ） 20 兆欧…999 兆欧：1 兆欧（20 MΩ … 999 MΩ：1 MΩ） |
| 电阻精度（Resistance accuracy） | 0.05 兆欧…0.19 兆欧：±（5%+1 位数）（0.05 MΩ … 0.19 MΩ：±(5 % + 1 digit)）
0.20 兆欧…1.99 兆欧：±（5%+3 位数）（0.20 MΩ … 1.99 MΩ：±(5 % + 3 digit)） 2.0 兆欧…5.0 兆欧：±（5%+2 位数）（2.0 MΩ … 5.0 MΩ：±(5 % + 2 digit)） 5.1 兆欧…99 兆欧：±（5%+5 位数）（5.1 MΩ … 99 MΩ：±(5 % + 5 digit)） 大于 99 兆欧：±（10%+5 位数）（> 99 MΩ：±(10 % + 5 digit)） |
| 绝缘电压分辨率（Insulation voltage resolution） | 1 伏（1 V） |
| zui大系统电容（Maximum system capacitance） | 2 微法（2 µF） |
| 可视*告（Visible warning） | 输入端电压≥30 伏交流或直流时触发（≥ 30 V AC or V DC at inputs） |
| 符合 IEC 61557-2 标准的重复测试（Repeat tests as per IEC 61557-2） | 约 4000 次 1 秒时长测试（Approx. 4000 1-second tests） |
| 工作电流（通过 PV：1500 钳形表无线测量）（Operating Current (Wireless via PV:1500 Clamp)） | |
| 显示范围（Display range） | 直流 0.1 安… 直流 400.0 安（0.1 A DC … 400.0 A DC） |
| 电流测量范围（Current measuring range） | 直流 0.1 安… 直流 400.0 安（0.1 A DC … 400.0 A DC） |
| 分辨率（Resolution） | 0.1 安（0.1 A） |
| 精度（Accuracy） | ±（5%+2 位数）（± (5 % + 2 digits)） |
| 工作功率（光伏端子及通过 PV：1500 钳形表无线测量）（Operating Power (PV Terminals & Wireless via PV:1500 Clamp)） | |
| 显示范围（Display range） | 0.00 千瓦…600 千瓦（0.00 kW … 600 kW） |
| 测量范围（Measuring range） | 0.50 千瓦…600 千瓦（0.50 kW … 600 kW） |
| 分辨率（Resolution） | 0.01 千瓦（0.01 kW） |
| 精度（Accuracy） | ±（6%+2 位数）（± (6 % + 2 digits)） |
| 品牌： | 德国GMC-Instruments |
| 型号： | PV 1525 |
| 加工定制： | 否 |
| 适用范围： | 住宅和商业级光伏安装场景 |
| 重量： | 约1千克/2.2磅 |
| 尺寸： | 265mm×115mm×78mm |
| 板载存储器： | 1000 个存储位 |
| 防护类别： | II 类 |
