德国GMC-Instruments SPL可编程电子负载，该产品具备多种基础工作模式，支持高速序列与瞬态测量，还集成短路测试、电池放电等辅助功能，可满足不同测试需求。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!

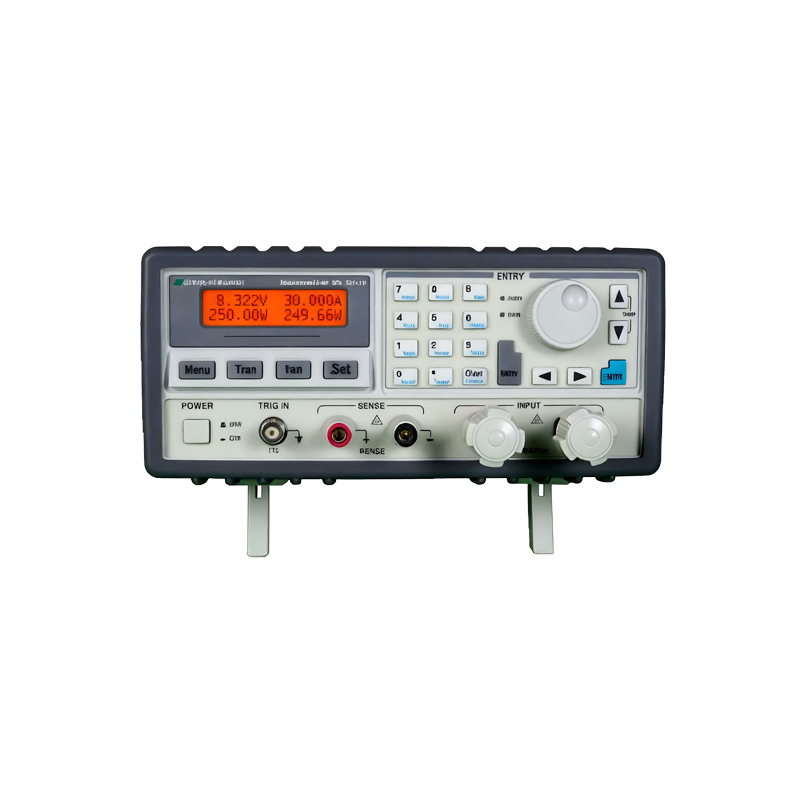

德国GMC-Instruments SPL可编程电子负载产品简介
德国GMC-Instruments SPL系列可编程电子负载兼具高精度与多功能特性，适用于研究、产品开发、生产、服务及职业培训等多个领域。
该产品具备多种基础工作模式，支持高速序列与瞬态测量，还集成短路测试、电池放电等辅助功能，可满足不同测试需求。其拥有丰富的保护机制，能保障操作安全，同时配备智能冷却系统，可提升设备运行稳定性。
在操作便利性上，产品支持参数与序列的保存和调取，配备多功能液晶显示屏，且支持远程控制与自动测试系统搭建，既适合台式使用，也可适配机架安装，为各类场景下的测试工作提供高效支持。


SPL系列可编程电子负载产品功能
4 种工作模式：恒流、恒压、恒阻、恒功率高速序列与瞬态测量、防短路、电池放电及其他辅助功能可编程电流上升与下降时间、陡沿可保存和调取多组参数（设备设置）与序列（负载曲线）浮动功率输入 / 无需接地安全电气隔离输入可开关控制恒功率模式下可进行电压或电流控制通过旋转开关和按键选择设置多功能液晶显示屏（LCD）・安全功能，包括可调节功率限制台式仪器，也适用于 19 英寸机架安装

应用领域
SPL 系列电子负载是高精度直流吸收负载，适用于研究、产品开发、生产、服务及职业培训领域。该系列设备具有功能多样、调节精度高、操作简便等特点。

产品特性
高操作安全性
依托安全功能与特殊功能实现高操作安全性，集成了多种保护功能与附加功能，例如：
带可调节响应延迟与反应的电压、电流设定范围限制
过流保护（OCP）
过压保护（OVP）
功率限制
过温保护
电子负载极性接反保护
高效智能冷却系统可降低系统温度，提高功率密度
输入连接端子特别适用于大测试电流值

多功能性
具备 4 种基本工作模式：恒流（CC）、恒压（CV）、恒阻（CR）、恒功率（CP）
对被测设备进行快速瞬态测量，高低电平、上升与下降时间可单独调节
丰富的序列功能（任意函数），*小步长为 10 微秒，*大步长为 100,000 秒；可自由选择循环地址，且序列间可组合，以构建更复杂的测试流程
短路测试、电池放电测试及其他辅助功能
配备远程传感连接器接口与触发连接器接口；远程传感器连接后，仪器会自动切换至传感模式运行
可将 10 组参数设置保存至存储器，仪器开机时会自动激活随机存取存储器（RAM）中位置 0 存储的默认设置
支持标准命令行编程（SCPI），便于搭建自动测试设备系统（ATE）；该系统可通过 RS 232 端口或可选通用接口总线（GPIB）与其他可编程设备通信

操作简便
序列参数易于配置，且具备丰富的序列编辑功能
无需拆卸滑入式单元即可进行完整的电子校准

供货范围
台式仪器
橡胶保护套
简明操作说明书
光盘（含德英双语操作说明书及英文编程指南）



订购信息

描述	型号	产品编号
单通道电子负载，带多功能数字显示屏，具备电流、电阻、功率、电压特性曲线，输入：*大直流 80V / *大 30A / *大 250W，供电电源：交流 115/230V 50/60Hz，台式仪器，也适用于 19 英寸机架安装	KONSTANTER SPL 250-30	K852A
单通道电子负载，带多功能数字显示屏，具备电流、电阻、功率、电压特性曲线，输入：*大直流 80V / *大 40A / *大 400W，供电电源：交流 115/230V 50/60Hz，台式仪器，也适用于 19 英寸机架安装	KONSTANTER SPL 400-40	K853A
单通道电子负载，带数字多功能显示屏，具备电流、电阻、功率、电压特性，输入：*大直流 200V / *大 20A / *大 200W，供电电源：交流 115/230V 50/60Hz，台式仪器，适用于 19 英寸机架安装	KONSTANTER SPL 200-20	K854A
单通道电子负载，带数字多功能显示屏，具备电流、电阻、功率、电压特性，输入：*大直流 200V / *大 30A / *大 350W，供电电源：交流 115/230V 50/60Hz，台式仪器，适用于 19 英寸机架安装	KONSTANTER SPL 350-30	K855A
GPIB IEEE488 接口，SPL 电子负载插拔式接口	IEEE488 接口	K890A
SPL 电子负载可选 USB 接口	USB 接口	K891A

德国GMC-Instruments SPL系列可编程电子负载规格

技术参数

型号 / 产品编号	SPL 250-30（K852A）	SPL 400-40（K853A）	SPL 200-20（K854A）	SPL 350-30（K855A）
功率测量			----	----
量程	0-250W	0-400W	0-200W	0-350W
分辨率（P＜100W）	1mW	1mW	1mW	1mW
分辨率（P≥100W）	10mW	10mW	10mW	10mW
精度	0.1%+600mW	0.1%+600mV	0.1%+600mW	0.1%+600mW
电流压摆率			----	----
高量程（CCH）范围	1mA/μs-3A/μs	1mA/μs-4A/μs	1mA/μs-2A/μs	1mA/μs-3A/μs
低量程（CCL）范围 ³	100μA/μs-300mA/μs	100μA/μs-400mA/μs	100μA/μs-200mA/μs	100μA/μs-300mA/μs
分辨率	1mA/μs	1mA/μs	1mA/μs	1mA/μs
精度	3%+10μs	3%+10μs	3%+10μs	3%+10μs
瞬态工作			----	----
瞬态模式	连续、脉冲、触发切换	连续、脉冲、触发切换	连续、脉冲、触发切换	连续、脉冲、触发切换
频率范围	0.38Hz-50kHz	0.38Hz-50kHz	0.38Hz-50kHz	0.38Hz-50kHz
高低电平时间	0-655.35ms	0-655.35ms	0-655.35ms	0-655.35ms
分辨率	10μs	10μs	10μs	10μs
精度	0.2%+10μs	0.2%+10μs	0.2%+10μs	0.2%+10μs
上升 / 下降时间	10μs-655.35ms	10μs-655.35ms	10μs-655.35ms	10μs-655.35ms
分辨率	10μs	10μs	10μs	10μs
精度	0.2%+10μs	0.2%+10μs	0.2%+10μs	0.2%+10μs
列表模式（序列和 / 或任意函数）			----	----
步长	10μs-100,000s	10μs-100,000s	10μs-100,000s	10μs-100,000s
分辨率	10μs	10μs	10μs	10μs
精度	0.2%+10μs	0.2%+10μs	0.2%+10μs	0.2%+10μs
步数	1-50 步	1-50 步	1-50 步	1-50 步
循环次数	1-65,535 次	1-65,535 次	1-65,535 次	1-65,535 次
存储容量	7 个列表	7 个列表	7 个列表	7 个列表
扩展功能	序列链	序列链	序列链	序列链
电池放电			----	----
放电时间	1 秒 - 100 小时	1 秒 - 100 小时	1 秒 - 100 小时	1 秒 - 100 小时
分辨率	1 秒	1 秒	1 秒	1 秒
精度	0.2%+1 秒	0.2%+1 秒	0.2%+1 秒	0.2%+1 秒
电池容量	1mA-3000Ah	1mA-4000Ah	1mA-2000Ah	1mA-3000Ah
分辨率	1mAh	1mAh	1mAh	1mAh
精度	0.3%+0.01Ah	0.3%+0.01Ah	0.3%+0.01Ah	0.3%+0.01Ah
短路			----	----
低量程恒流（CCL）模式	3.3A	4.4A	2.2A	3.3A
高量程恒流（CCH）模式	33A	44A	22A	33A
恒压（CV）模式	0V	0V	0V	0V
低量程恒阻（CRL）模式	0.018Ω	0.018Ω	0.06Ω	0.06Ω
中量程恒阻（CRM）模式	1.80Ω	1.80Ω	6Ω	6Ω
高量程恒阻（CRH）模式	18Ω	18Ω	60Ω	60Ω
恒功率电压（CPV）模式	270W	420W	220W	370W
恒功率电流（CPC）模式	0W	0W	0W	0W
*大压摆率			----	----
电流	3A/μs	4A/μs	2A/μs	3A/μs
电压	0.6V/μs	0.6V/μs	0.6V/μs	0.6V/μs
可编程开路	20kΩ	≥20kΩ	20kΩ	20kΩ
触发输入			----	----
触发电平	晶体管 - 晶体管逻辑（TIL）下降沿	晶体管 - 晶体管逻辑（TIL）下降沿	晶体管 - 晶体管逻辑（TIL）下降沿	晶体管 - 晶体管逻辑（TIL）下降沿
触发脉冲宽度	≥10μs	≥10μs	≥10μs	≥10μs
zui大输入电平			----	----
电流	33A	44A	22A	33A
电压	84V	84V	210V	210V
保护功能	过压（OV）、过流（OC）、过功率（OP）、过温（OT）、反接（RV）	过压（OV）、过流（OC）、过功率（OP）、过温（OT）、反接（RV）	过压（OV）、过流（OC）、过功率（OP）、过温（OT）、反接（RV）



其他参数

型号 / 产品编号	SPL 250-30（K852A）	SPL 400-40（K853A）	SPL 200-20（K854A）	SPL 350-30（K855A）
反向电流容量			----	----
输入关闭时	25A	30A	25A	25A
输入开启时	40A	50A	35A	40A
纹波与噪声			----	----
电流（有效值 / 峰峰值）	3mA/30mA	3mA/30mA	3mA/30mA	3mA/30mA
电压（有效值）	5mV	5mV	12mV	12mV
环境条件			----	----
温度	0-50℃	0-50℃	0-50℃	0-50℃
相对湿度	≤85%	≤85%	≤85%	≤85%
远程接口⁶	RS232、GPIB	RS232、GPIB	RS232、GPIB	RS232、GPIB
编程语言	SCPI	SCPI	SCPI	SCPI
电源输入			----	----
供电电压	交流 115V/230V（±15%）	交流 115V/230V（±15%）	交流 115V/230V（±15%）	交流 115V/230V（±15%）
线路频率	48-63Hz	48-63Hz	48-63Hz	48-63Hz
尺寸	213mm×104mm×391mm	213mm×104mm×391mm	213mm×104mm×391mm	213mm×104mm×391mm
带橡胶保护套的尺寸	226mm×110mm×414mm	226mm×110mm×414mm	226mm×110mm×414mm	226mm×110mm×414mm
净重	5.8kg	5.8kg	5.8kg	5.8kg
毛重（含橡胶保护套）	约 6kg	约 6kg	约 6kg	约 6kg
