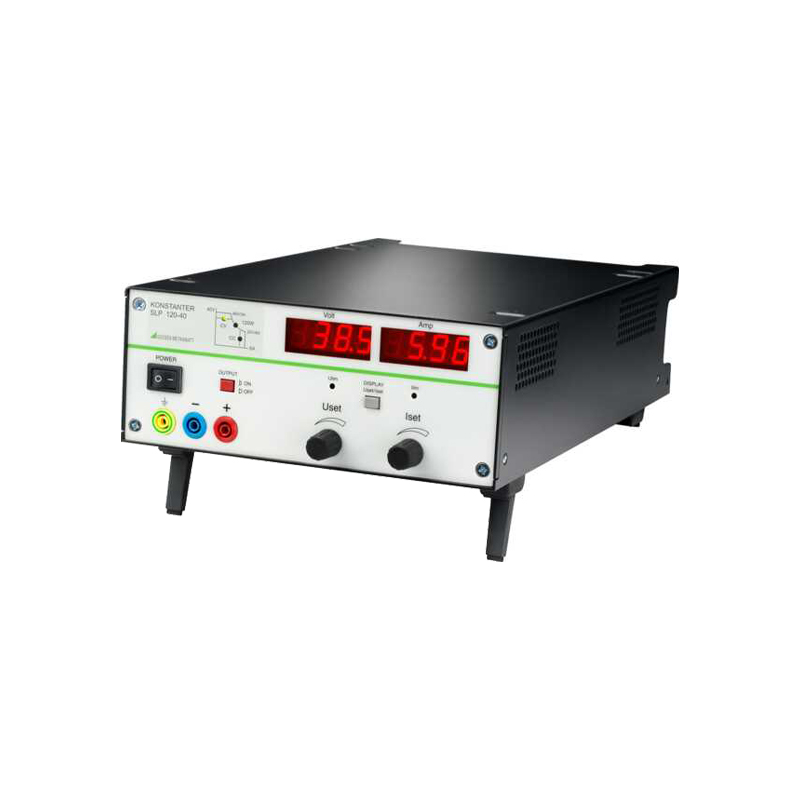

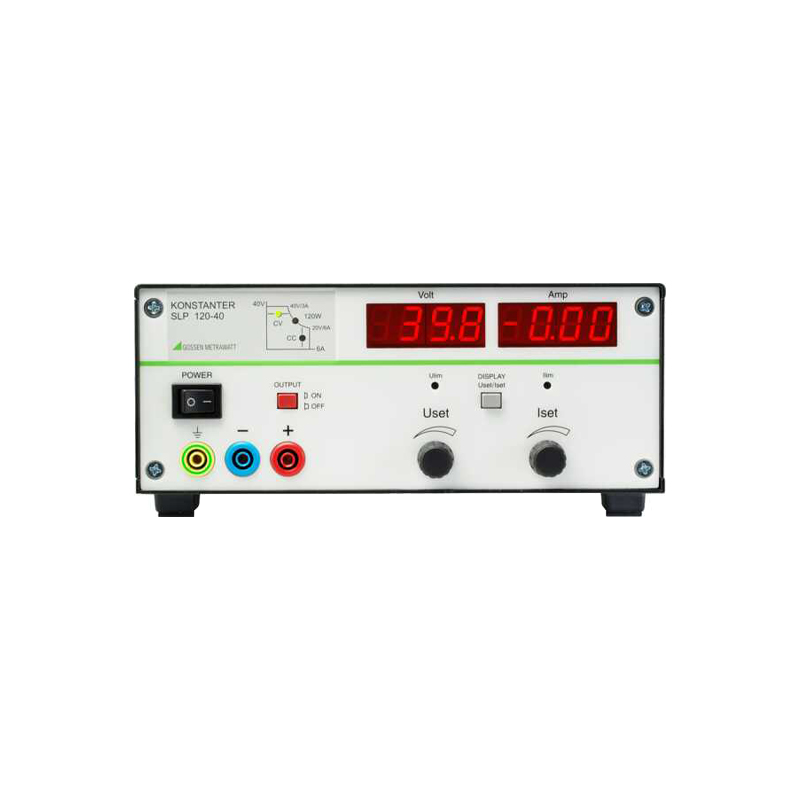

德国GMC-Instruments SLP 120 / 240 / 320小功率直流电源，该产品涵盖多功率规格，适用于研发、生产、教学及维修等多领域。该系列电源采用双向能量转换技术，响应迅速，具备自动量程输出功能。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们! 坚固的金属外壳上下端均为封闭式设计，底部装有安装脚，后部设有倾斜支架。
多台设备可快速便捷地拼接在一起，组成多通道系统；也可使用专用安装套件，将其安装在 19 英寸标准机架上。
多通道系统只需一个电源插座即可提供主电源供电。

应用场景
SLP-KONSTANTER 系列（单路输出实验室电源）为单通道实验室电源，可广泛应用于研发、生产、教学及维修领域。
该系列电源能够稳定维持恒定电压或恒定电流输出，借助自动量程输出功能，在较宽范围内实现 120 瓦、240 瓦或 320 瓦的额定功率输出。

供货范围
SLP KONSTANTER 32 N 型电源主机
带接地插头的主电源电缆

印刷版操作说明书



附件

说明	备注	产品编号
19 英寸适配器（1 台 32 N 型设备用）	用于将 1 台 32 N 型设备安装至 19 英寸机架	K990A
19 英寸适配器（2 台 32 N 型设备用）	用于将 2 台 32 N 型设备安装至 19 英寸机架	K990B
主电源跳线电缆（长 0.4 米）	一端为 10 安输入插头，另一端为 10 安输入插座；多台设备机械连接组成单通道多设备系统时，用于级联主电源，使系统仅需 1 个电源插座	K991A

订货信息

说明（简称）	型号	产品编号
KONSTANTER SLP 120-20	32 N 20 R 10	K220A*
KONSTANTER SLP 120-40	32 N 40 R 6	K221A*
KONSTANTER SLP 120-80	32 N 80 R 3	K222A*
KONSTANTER SLP 240-20	32 N 20 R 20	K230A*
KONSTANTER SLP 240-40	32 N 40 R 12	K231A*
KONSTANTER SLP 240-80	32 N 80 R 6	K232A*
KONSTANTER SLP 320-32	32 N 32 R 18	K234A*



德国GMC-Instruments SLP 120 / 240 / 320小功率直流电源规格

环境条件



抗振动性能	符合 IEC 68-2-6:1990 标准，10-55 赫兹，振幅 0.3 毫米，扫描速率 1 倍频程 / 分钟，3 个方向各 30 分钟
抗冲击性能	符合 IEC 68-2-27:1989 标准，15 克加速度，脉冲宽度 11 毫秒，半正弦波，3 个方向各 6 次冲击
温度范围	工作温度：0-50℃（温度＞40℃时需电流降额）；储存温度：-25 至 + 75℃
湿度	工作湿度：相对湿度≤75%，不允许结露
冷却方式	内置风扇冷却，进风口位于侧面板，出风口位于后面板



电源供电



连接器	输入：10 安 IEC 标准输入插头；输出：10 安 IEC 标准输入插座（无开关、无熔断器）
电源电压	230 伏交流，±10%/-15%，47-63 赫兹
功率消耗	详见特性参数表
冲击电流	zui大 50 安・秒
电源熔断器	1 个 T4 安 / 250 伏（尺寸 6.3×32 毫米，符合 UL 标准）；内部：1 个 T5 安 / 250 伏（尺寸 5×20 毫米）

输出连接器

输出端子	前面板：2 个 4 毫米安全插孔；后面板：6 极插入式端子排
采样端子	后面板：6 极插入式端子排
调节器	带双向能量转换（BET）功能的初级开关模式调节器
工作模式	可调恒压 / 恒流源，具备自动突变转换功能
输出隔离	悬浮式输出，与电源输入实现 “保护性隔离”；输出 - 接地*大允许电位：120 伏；输出 - 接地（外壳）电容：60 纳法



电气安全

安全等级	I 类
类别	电源输入：II 类；输出及接口：I 类
污染等级	2 级
对地泄漏电流	典型值 2.5 毫安
电气隔离测试电压
电源 / 输出 - 保护地（PE）	1.35 千伏交流
电源 - 输出	2.7 千伏交流（型式试验：3.7 千伏交流 / 7 千伏直流）



机械设计

防护等级	外壳防护等级 IP20，符合 IEC 529:1989、EN 60529:1991、VDE 0470-1:1992 标准
尺寸（宽 × 高 × 深）	台式设备：221.5×102×397.5 毫米；19 英寸机架式设备：1/2×19 英寸（宽）×2 个标准高度单位（高）×400 毫米（深）
重量	约 2.8 千克
