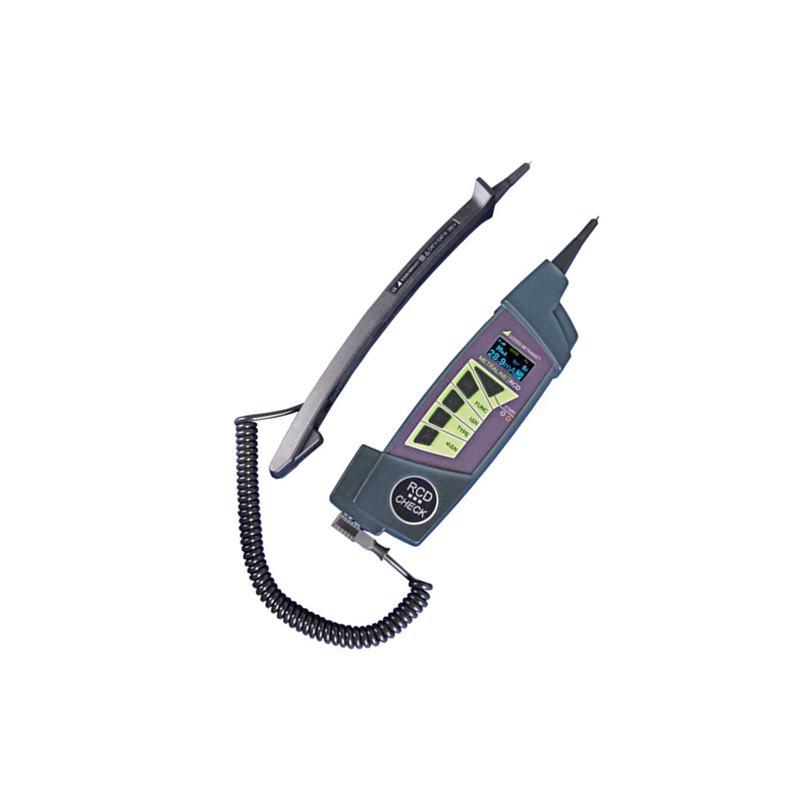

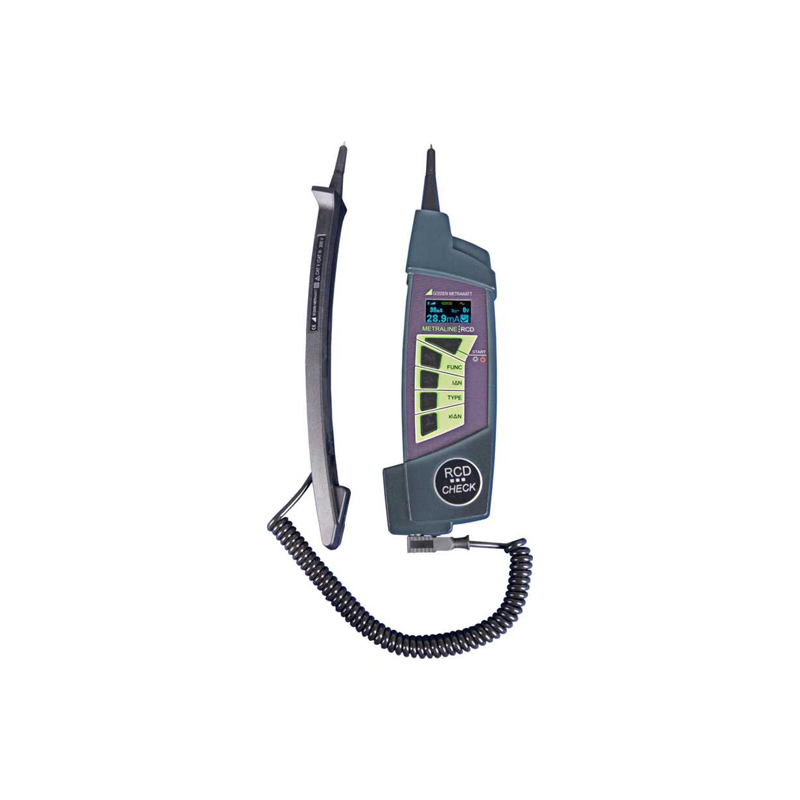

德国GMC-Instruments METRALINE RCD CHECK RCD测试仪，本产品可不触发剩余电流动作断路器（RCCB）的情况下测量接触电压，是一款外形小巧耐用，便于运输和使用的仪器 ，备受用户欢迎！现在热卖中，如需购买，可通过爱仪器仪表热线联系我们!


METRALINE RCD CHECK RCD测试仪剩余电流装置（RCD）测试:
在不触发剩余电流断路器（RCCB）的情况下测量接触电压：接触电压测量以额定剩余电流为基准，采用额定剩余电流值的 1/3 进行测试。
采用额定剩余电流进行触发测试，并测量触发时间。

METRALINE RCD CHECK RCD测试仪设备与剩余电流装置（RCD）专项测试:

采用递增式剩余电流对设备及剩余电流装置（RCD）进行测试，包括触发电流指示功能。
针对额定剩余电流IΔN=10、30、100、300 和 500mA 的剩余电流装置（RCD）进行测试。
采用以下电流值对剩余电流装置（RCD）进行测试：
1/2·IΔN、1·IΔN·2IΔN
6 倍额定电流（对于额定电流≤100mA 的设备，为 5 倍额定剩余电流IΔN）

采用半波（脉动直流）对剩余电流装置（RCD）进行测试，以确定触发时间和触发电流。



特殊类型剩余电流装置（RCD）测试
选择性剩余电流装置、AC 型剩余电流装置、A 型剩余电流装置



线路电压与故障回路阻抗测量

接触电压（Touch voltage）
跳闸时间（Time to trip）
跳闸电流（Tripping current）

产品特点
数字显示，带背光彩色 OLED 显示屏
用于测量点照明的 LED 灯
专li技术的测试探头固定方式

结构紧凑且坚固耐用，适用于现场服务与实验室场景

标准编号	标准名称
IEC 61010-1/-031、DIN EN 61010-1/-031、VDE 0411-1/-031	测量、控制和实验室用电气设备安全要求   第 1 部分：通用要求   第 31 部分：电气测量和测试用手持式探头组件的安全要求
IEC 61557-1/-6、DIN EN 61557-1/-6、VDE 0413-1/-6	交流 1000V 及以下、直流 1500V 及以下低压配电系统电气安全 —— 测试、测量或监控保护措施用设备   第 1 部分：通用要求   第 6 部分：TT、TN 和 IT 系统中剩余电流装置（RCD）的有效性（IEC 61557-6:2007）
IEC 61326-1、DIN EN 61326-1	测量、控制和实验室用电气设备 —— 电磁兼容性（EMC）要求 —— 第 1 部分：通用要求
DIN EN 60529、VDE 0470-1	外壳提供的防护等级（IP 代码）



订购信息

产品描述	类型	产品编号
剩余电流装置（RCD）测试仪	METRALINE RCD-CHECK	M507B
宽范围充电器（用于为可选配电池（如 Z507B）充电，可装入 METRALINE ISO-RCD-Z CHECK 测试仪）   输入 *：100~240V 交流 ±10%；输出：9V 直流，180mA   （含适用于以下国家 / 地区的插头适配器：欧盟（EU）、英国（UK）、美国（US）、澳大利亚（AU））	METRALINE CHECK 系列充电器	Z507A
4 节可充电 AAA 电池（适用于 METRALINE ISO-RCD-Z/CHECK 测试仪）	METRALINE CHECK 系列电池组	Z507B



德国GMC-Instruments METRALINE RCD CHECK RCD测试仪-技术参数：

剩余电流装置（RCD）—— 通用规格

额定剩余电流：10、30、100、300、500mA
额定剩余电流偏差：(-0/+0.1) IA；IΔ=IΔN、2×IΔN、5×IΔN
额定剩余电流波形：正弦波（交流，AC）、脉动直流（A 型，A）
剩余电流装置（RCD）类型：标准型、选择性（S 型）
剩余电流初始极性：0° 或 180°
电压范围：190~255V，频率 45~65Hz

额定剩余电流IΔN（mA）	1/2IΔN		IΔN		2×IΔN		5×IΔN		I
	交流（AC）	A 型（A）	交流（AC）	A 型（A）	交流（AC）	A 型（A）	交流（AC）	A 型（A）	交流（AC）	A 型（A）
10	5	3.5	10	20	20	40	50	100	✓✓
30	15	10.5	30	42	60	84	150	212	✓✓
100	50	35	100	141	200	282	500	-	✓✓
300	150	105	300	424	-	-	-	-	✓✓
500	250	175

依据 EN 61557-6 标准，接触电压限值为 25V 时，额定测量范围：3.0~49.0V
标准型剩余电流断路器（依据 EN 61557-6 标准，测量范围）



测试仪产生的剩余电流（20ms 时的真有效值，TRMS）

接触电压UC与Uci

依据 EN 61557-6 标准，接触电压限值为 50V 时，额定测量范围：3.0~99.0V



故障回路阻抗RL

依据 EN 61557-3 标准，额定测量范围：27Ω~2000Ω

测量范围分辨率	固有不确定度	测量不确定度
0~2000Ω，分辨率 1Ω	(5% 读数 + 3 个数字 + 0.05V/IΔN)	(5% 读数 + 5 个数字 + 0.05V/IΔN)



测量电流：≤1/2IΔN

当额定剩余电流设置为IΔN≥30mA 时，故障回路阻抗测量结果将在显示屏上显示。



触发时间（TIME）

测量范围	分辨率	固有不确定度	测量不确定度
0~300ms（1/2IΔN、IΔN）	1ms	±3ms	±4ms
0~150ms（2×IΔN）	1ms	±3ms	±4ms
0~40ms（5×IΔN）	1ms	±3ms



选择性剩余电流断路器（依据 EN 61557-6 标准，测量范围）

测量范围	分辨率	固有不确定度	测量不确定度
0~500ms（1/2IΔN、IΔN）	1ms	±3ms	±4ms
0~200ms（2×IΔN）	1ms	±3ms	±4ms
0~150ms（5×IΔN）	1ms	±3ms

触发电流（I）
（依据 EN 61557-6 标准，测量范围）

剩余电流装置（RCD）类型	测量范围	分辨率	固有不确定度	测量不确定度
AC 型	0.4~1.1IΔN	0.1mA	±0.08IΔN	±0.1IΔN
A 型	0.4~1.5IΔN	0.1mA	±0.08IΔN	±0.1IΔN



交流电压（频率范围：45~65Hz）

测量范围	分辨率	固有不确定度	测量不确定度
190~255V	0.1V	±（2% 读数 + 2 个数字）	±（3% 读数 + 3 个数字）



说明
a) 对于交流量，测量的是真有效值（TRMS）电压值。

b) 此处规定的测量不确定度仅在以下条件下有效：测量期间线路电压稳定、接地系统无干扰电压、无相邻系统电位造成的影响、被测电路无泄漏电流。

c) “rdg.” 表示读数（即测量值），“D” 表示数字（即*di有效位的小数位数）。

工作条件

工作条件	参数
工作温度	0~40℃
相对湿度	85%，不允许结露
设备放置位置	任意位置



存储条件

存储条件	参数
温度	-10~+70℃
相对湿度	-10~+40℃时， 90%；+40~+70℃时， 80%
设备放置位置	任意位置



电源供应

电源参数	详情
电池	4 节 AAA（LR03）电池，1.5V 碱性电池或 1.2V 镍氢（NiMH）电池（容量至少 750mAh）
测量次数	使用 800mAh 电池时，约可进行 3000 次测量



电气安全

安全参数	详情
测量类别	测试探头安装安全盖时：CAT III 300V；测试探头未安装安全盖时：CAT II 300V
污染等级	2 级
防护等级	II 类
熔断器	西霸（SIBA）陶瓷熔断器，规格 6.3mm×32mm，型号 F1A/600V，分断能力为 600V 时 50kA



机械设计

机械参数	详情
显示屏	OLED 彩色图形显示屏
防护等级	外壳防护等级：IP43
尺寸	约 260×70×40mm
重量	含电池约 0.36kg



供货范围
1 台测试仪（含移动式测试探头）及 4 节 AAA 电池
1 个便携袋
1 份简易操作说明书
1 张含多语言操作说明书的 CD-ROM
1 份出厂校准证书



参考条件

参考条件	参数
温度	23±2℃
相对湿度	40%~60%
设备放置位置	任意位置



电磁兼容性（EMC）

干扰发射：符合 EN 61326-1:2006 B 类标准

抗干扰性：符合 EN 61326-1:2006 标准
